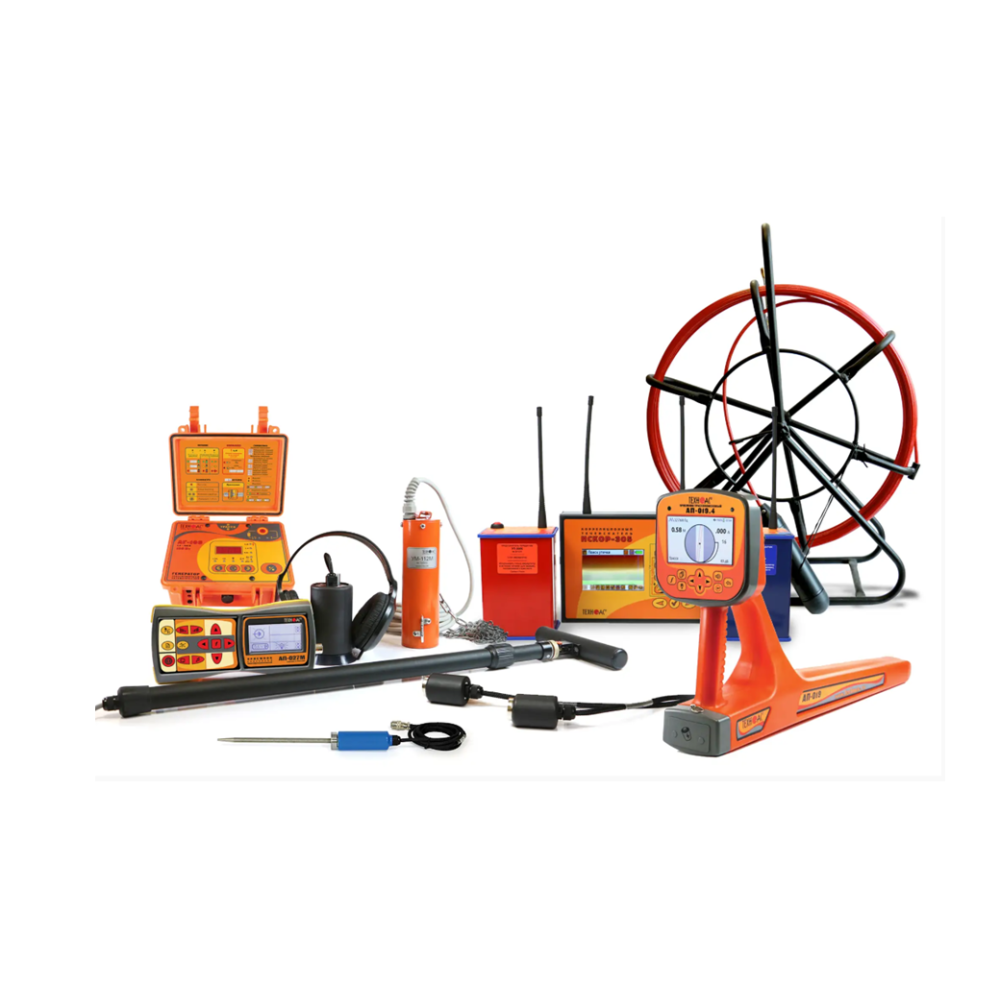

Полный комплект оборудования, необходимого для нахождения, трассировки и диагностики коммуникаций, сделанных из любого материала. Рекомендуется к использованию в тепловых сетях и в предприятиях сферы ЖКХ.
Точно и быстро определяет положение кабелей, металлических, чугунных и ПВХ труб. Позволяет диагностировать утечки воды и теплоносителя с высокой точностью двумя методами – акустическим и корреляционным.
Поиск и трассировка ПВХ, асбестовых и чугунных труб осуществляется с применением двух методов – акустического и электромагнитного, путем помещения в трубу специального зонда-генератора.
Комплект корреляционно-акустический с двумя радиоканалами, c возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода, м Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров. | от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 800 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки | |
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| - цифровой фильтр, Гц | от 65 до 4500 |
| Общие данные | |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 |
| Время непрерывной работы, час | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре -25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135x95x78 |
| - корреляционного приемника КП-305 | 152x203x51 |
| Масса, кг | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) | |
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот «Две частоты» | 1024 / 2048 Гц |
