AlphaUni - универсальная система лазерного сканирования
Подходит для всех платформ, поэтому позволяет отснять окружающее пространство со всех сторон. Не имеет аналогов в РФ.
С уникальной производительностью и подтвержденной точностью.
Устанавливается на:

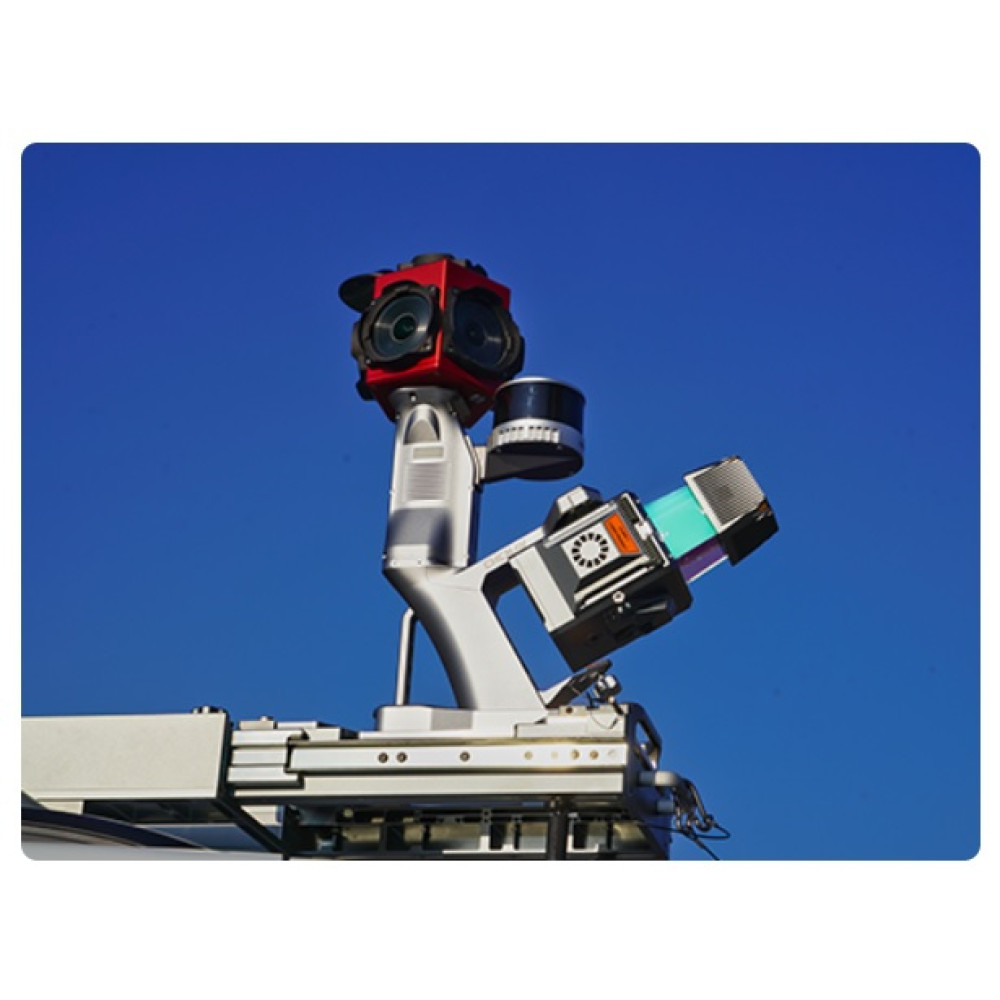

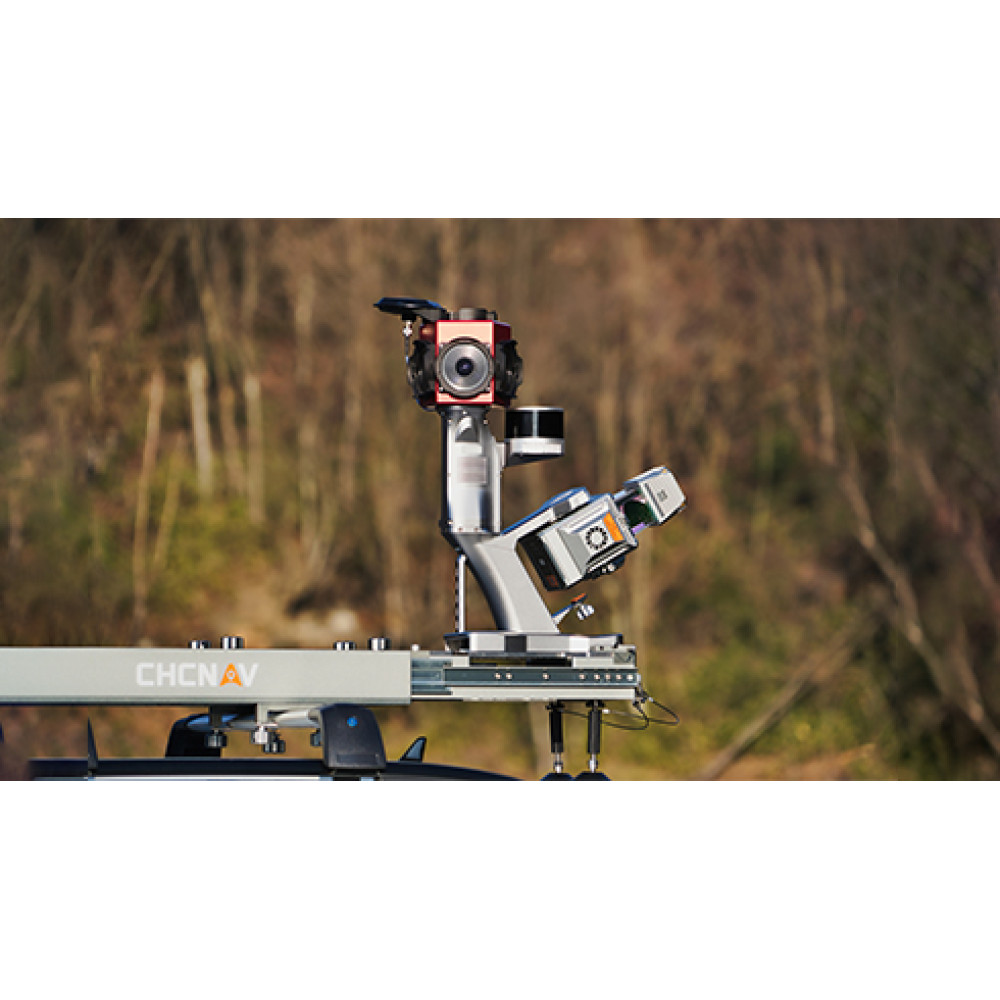

- - Автомобиль

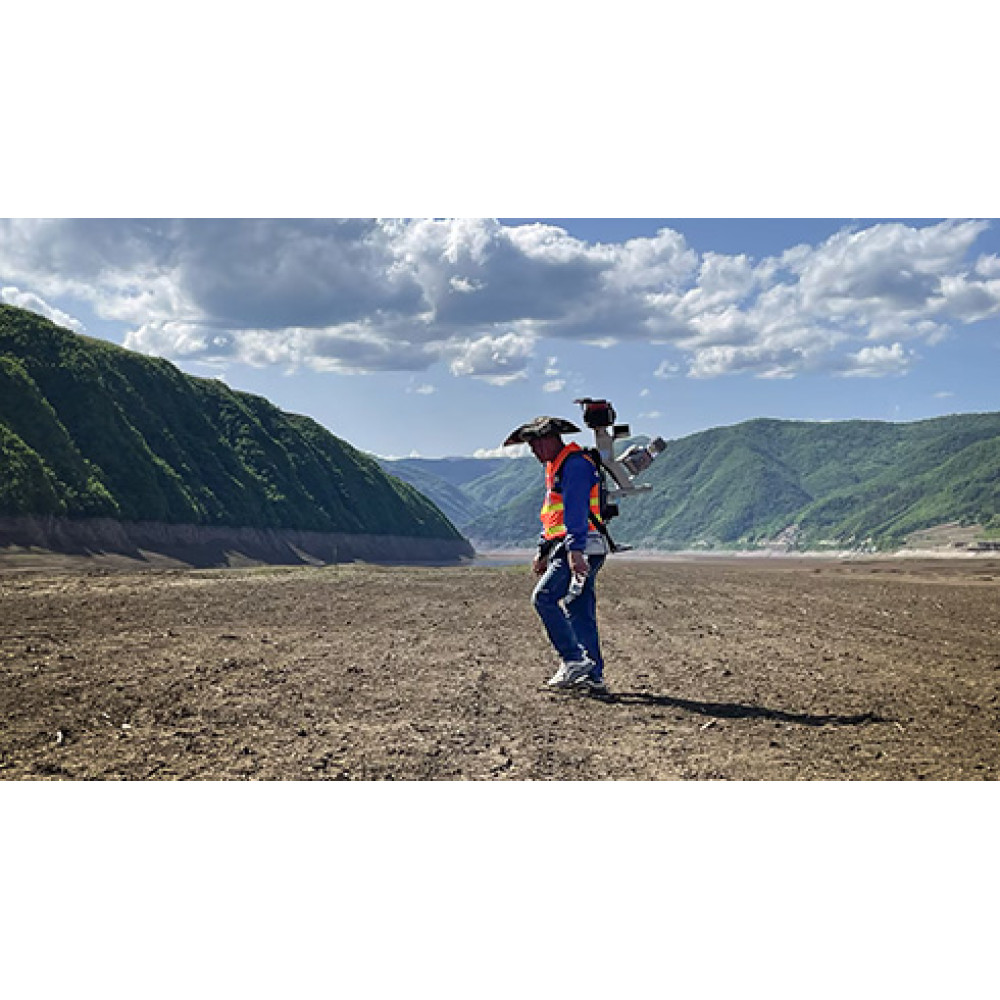

- - Рюкзак
- - Беспилотник (БПЛА, БПВА)
- - Катер
- - Поезд, ЖД тележка
- - Квадроцикл, трицикл.
Теперь нет границ для сканирования
Система мобильного картографирования AlphaUni устанавливается на любую платформу и собирает информацию об окружающем пространстве во время движения. Лазерный сканер создаёт облако точек со скоростью до 1 500 000 точек в секунду на расстоянии до 1 450 метров ( до 1800м на Riegle). После измерений информация со сканера и с камеры сшивается. На выходе вы получаете 3D-копии местности, которые можно применять для решения десятков различных задач.
Система адаптирована под климат РФ:
- Защита от пыли и влаги: IP64
- Рабочая температура: -20° +40°
- Температура хранения: -20° +50°
Основные характеристики:
- Дальность: До 1450 м
- Скорость: до 2 000 000 импульсов/сек
- Точность: 5 мм
- Ориентация: 0.005/0.010
- IMU: 600 Гц
- Частота вращения: до 200 Гц
- Камера: Опционально С5 (21/35 мм), С30
- Шум: 5 мм
- Масса: 2.82 кг.
Технические характеристики
Размеры, мм
2023 (обновление 2025 на Hisai)
Относительная точность сканирования на 50 м, мм
5
Ширина фото, пикс
Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт)
Размеры монтажной площадки, см
72x31x12
Масса источника питания, кг
В зависимости от количества батарей
Размеры источника питания, см
62.9x49.7x5.3
Скорость движения ТС, км/ч
50 (макс - 110)
Источник питания
Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно
Время работы
Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы
Подключение дополнительных датчиков и оборудования
1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS)
Система ГНСС
Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержккой SBAS/QZSS и L-Band, подключение двух антенн
СКП определения местоположения без потери сигнала ГНСС
20
Датчик пройденного пути (одометр)
Да, опционально
Точность определения местоположения, без потери сигналов ГНСС, СКП
1 см в плане, 2 см по высоте
Точность ориентации ° крен/тангаж, СКП
0.005
Точность ориентации ° курс, СКП
0.017
Скорость работы IMU, Гц
600
Количество сканеров
1, второй - опционально
Тип сканера
Riegl VUX-1HA - стандартно, Riegl VUX-1UAV - опционально
Класс лазерного излучения
1
Скорость вращения зеркала, вр/сек
250
Скорость сканирования, точек в секунду
2 млн.
Максимальная дальность сканирования, м
475 - 300 тыс. изм. в сек / 370м - 500 тыс. изм в сек/ 235 - 1,8 млн. изм. в сек
Плотность сканирования на скорости 40 км/ч, см
4
Управление системой
Через любой планшет/ПК, с поддержкой WiFi/LAN
Хранение данных
сменный SSD 2 Тб
Управляющий компьютер
Интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления
ПО для сбора геопространственных данных
CoCapture, не требующее установки, управление через web-браузер
Количество камер
6 сенсоров Sony IMX264, разрешение 5 Мп каждый
Камера
Сферическая камера LadyBug 5+, возможность подключения дополнительных камер
Дополнительные камеры
Опциональная боковые камеры
Рабочая температура
от -20°C до +40°C
Температура хранения
от -30°C до +50°C
Класс пыле-влаго защиты
IP64
Энергопотребление
240 Вт стандартно
Комплектация
- Лазерный сканер Riegl VUX-1HA22 (до 2025) после 2025 Hesai Pandar TX32
- Панорамная камера LadyBug5+
- Диск жесткий 512Gb SSD 2шт
- Телескопическая платформа на рейлинги автомобиля
- Адаптер питания, Евро стандарт
- Кабель передачи данных SATA-USB3
- Аккумуляторы в контейнере
