Точность, сопоставимая со скоростью лазера
Выполняйте измерения на расстоянии, не заходя на участок. Наводитесь, измеряйте и выносите точки удалённо, пользуясь подсказками на экране. Функция EasyFix помогает фиксировать цели, сокращая количество ручных настроек в поле.
Хорошая видимость при любом освещении
Лазер остаётся различимым как при ярком солнце, так и в сумерках. Встроенная камера ночного видения обеспечивает измерения и разбивку в тёмное время суток.
Бесконтактные измерения
Измеряйте точки, не касаясь объекта. Наводитесь и фиксируйте данные на расстоянии благодаря чёткой экранной индикации.
Easy Fix — простое наведение на цель
Используйте вид с камеры в реальном времени для захвата цели. Автоматическое выравнивание и масштабирование упрощают идентификацию и выбор точных точек даже при работе на больших дистанциях.
Визуальная разбивка
Видите, куда нужно вставить точку, ещё до того, как туда дойдёте. AR-подсказки отображают на экране направление и расстояние, помогая точно устанавливать точки и уменьшая количество лишних перемещений по объекту.
Автоматический IMU
Без калибровки. Запуск на 60 % быстрее. Наш инерциальный блок второго поколения обеспечивает более быструю инициализацию, превосходную точность и надёжную работу при любых геодезических задачах.
Управление в движении — под рукой

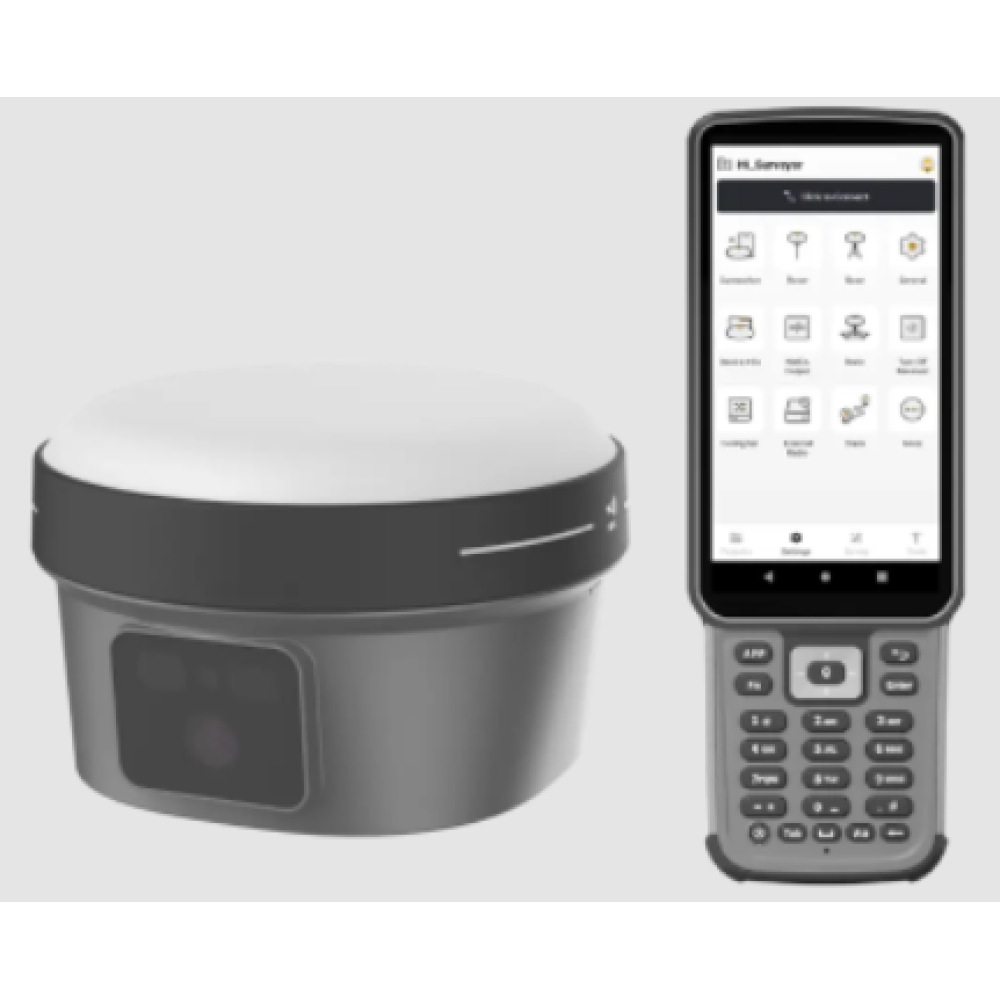

V10L может использоваться либо с компактным клавиатурным контроллером, либо с планшетом. Система на базе приложения Trion Survey позволяет выполнять бесконтактные операции простыми касаниями и свайпами.
FJD Trion V10Li добавляет функцию визуального измерения, позволяя выбирать несколько точек из одного снимка: это оптимальное решение для объектов с большим количеством целей или сложных сцен.
Каналы: 1408 каналов
GPS: L1A, L1C, L2C, L2P, L5
ГЛОНАСС: L1, L2, L3
BeiDou: B1l, B2l, B3l, B1C, B2a, B2b
Galileo: E1, E5a, E5b, E6
QZSS: L1, L2C, L5, L6*
IRNSS: L5*
SBAS: L1C/A
HAS-PPP: E6
Характеристики RTK (1)
Горизонтальная: 8 мм + 1 ppm СКП
Вертикальная: 15 мм + 1 ppm СКП
Время инициализации: <5 с
Надёжность инициализации: >99,9%
Постобработка (статический режим)
Горизонтальная: 2,5 мм + 0,5 ppm СКП
Вертикальная: 5 мм + 0,5 ppm СКП
Высокоточный статический режим
Горизонтальная: 2,5 мм + 0,1 ppm СКП
Вертикальная: 3,5 мм + 0,4 ppm СКП
Точность PPK
Горизонтальная: 3 мм + 1 ppm СКП
Вертикальная: 5 мм + 1 ppm СКП
Точность PPP
СКП по горизонтали: ±20 см, СКП по вертикали: ±40 см
Кодовые дифференциальные поправки
Горизонтальная: 0,4 м СКП | Вертикальная: 0,8 м СКП
Автономный режим
Горизонтальная: 1,5 м СКП | Вертикальная: 2,5 м СКП
SBAS: 60 см
Частота позиционирования: 1 Гц, 2 Гц, 5 Гц и 10 Гц
Точность визуальных измерений: как правило, 3 см, дальность 2–15 м
Угол наклона: 0–60°
Точность RTK с компенсацией наклона
СКП: 8 мм + 0,6 мм/градус наклона
Время первого определения координат
Холодный старт (2): <20 с
Тёплый старт (3): <5 с
Перезахват сигнала: <1 с
Точность лазерного дальномера
≤2 см на дальности 5 м
≤3 см на дальности 10 м
≤4 см на дальности 15 м
Разрешение датчиков: двойной, 2 МП
Поле зрения: 88°
Съёмка группы изображений
Метод: видеограмметрия
Макс. время записи: 30 с, размер группы изображений около 30 МБ
Освещение
Камера с глобальным затвором
Широкоформатный сенсор (3×3 мкм)
Сохранение полного цвета при низкой освещённости
Параметры визуальной компоновки
Вертикальное поле зрения (VFOV): 63°
Горизонтальное поле зрения (HFOV): 76°
Тип SIM-карты: Nano-SIM
Встроенный 4G-модем: TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM
Wi-Fi: 2,4 и 5 ГГц, 802.11a/b/g/n/ac
Беспроводное подключение: NFC для устройства
Порты
7-контактный порт LEMO
Порт для УКВ-антенны
Порт USB Type-C
Встроенная УКВ-радиостанция
Приём/передача: (410–470) МГц / (902–928) МГц
Мощность передатчика: 2 Вт
Протоколы: TRIMTALK, TRIMMARK III, TT450S, TRANSEOT, Satel 3AS 4FSK, LoRa
Скорость передачи: от 9600 до 19200 бит/с
Дальность: типично 6–12 км, до 16 км при оптимальных условиях (4)
Ввод/вывод: NMEA-1083, RTCM3.X
Форматы данных
Ввод: RTCM2.X, CMR
Хранение данных
32 ГБ встроенной памяти
Температура
Рабочая: от –35 °C до +65 °C
Хранения: от –40 °C до +70 °C
95% без конденсации
Влажность: IP68, пыленепроницаем, защищён от длительного погружения на глубину до 1 м
Защита от проникновения
Рассчитан на падение с 2-метровой вехи
Аккумулятор: встроенный литий-ионный, ёмкость 7000 мА·ч, 7,4 В
Быстрая зарядка 30 Вт (PD)
Лазер
Тип лазера: класс 2M, зелёный
Длина волны: 520 нм ± 20 нм
Дальность измерения: 0–80 м
Точность измерения дальности: ±(5 + 100×10⁻⁶×D) мм, где D — измеряемое расстояние (в мм)
Время работы от встроенного аккумулятора
Ровер: 15 ч, База: 10 ч
Статика: >25 ч
Внешнее питание: 9–28 В постоянного тока
Габариты: Ø130×83 мм
Вес: приблизительно 980 г

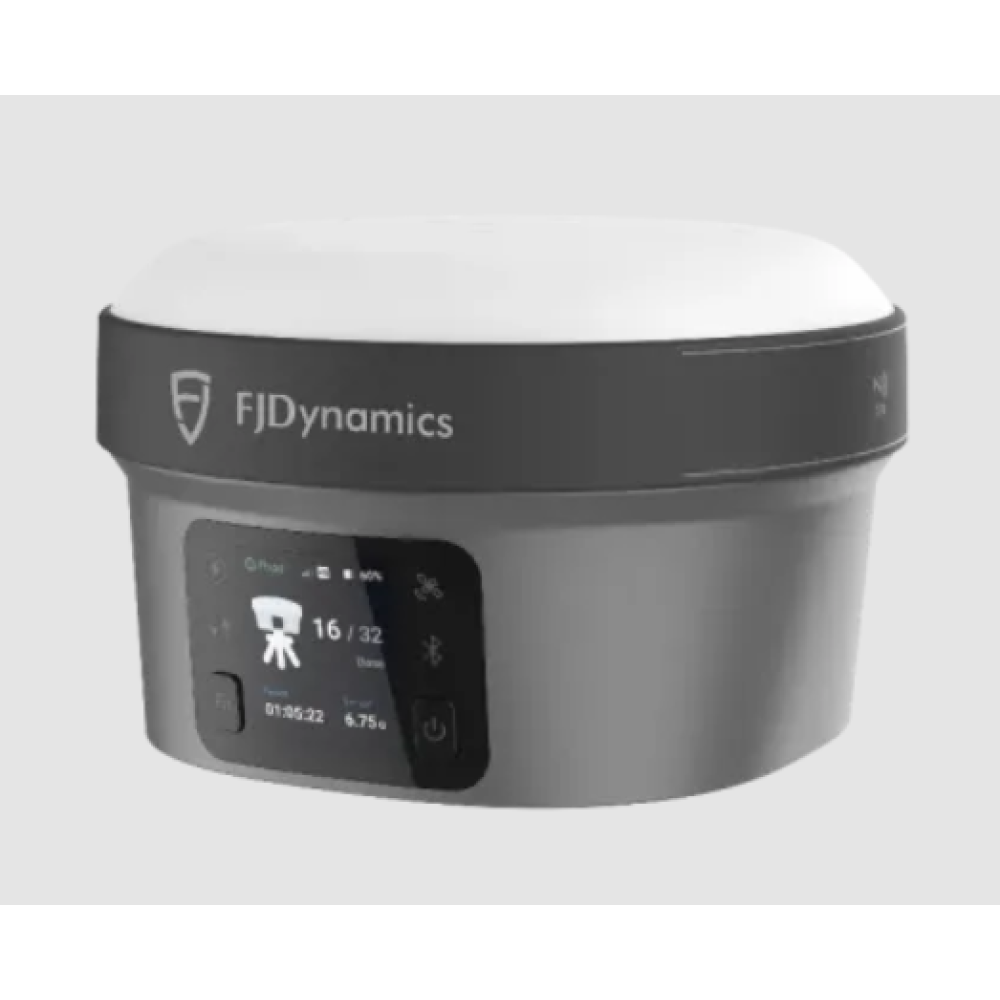

Цветной OLED-экран: 1,41 дюйма (320×360, 274 ppi)
Передняя панель: 4 светодиода, 2 физические кнопки
Энергопотребление
Режим ровера UHF/4G RTK без камеры: типично 3 Вт
Визуальная выноска/визуальная съёмка: типично 4,5 Вт
Водоотталкивающая и дышащая мембрана
Предотвращает попадание водяного пара в суровых условиях
Датчик наклона
Устойчив к магнитным помехам + электронный пузырьковый уровень
